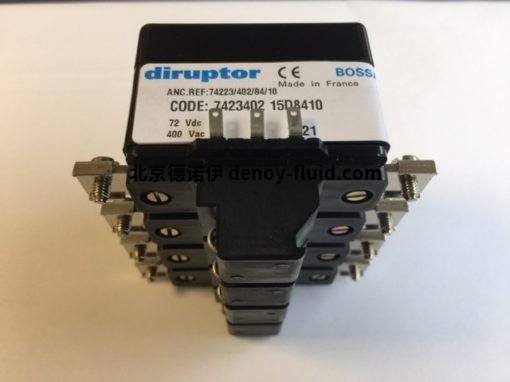

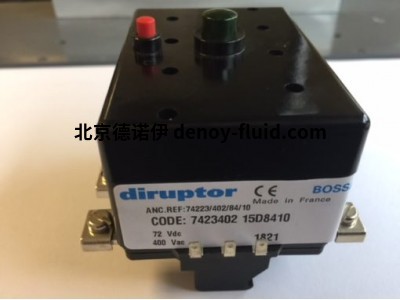

法国Diruptor Reference 四级断路器7422104 20D41 原装进口

该四极断路器符合EN 60934标准，仅符合 AN 和 AS 曲线的 NF F 62-001标准（铁路机车车辆）。尺寸范围从0.04安培到40安培。用于三相交流电（AC）（高达400伏50/60赫兹），具有3相和中性线的保护和切断。

可用于热曲线，也可用于磁热和磁曲线。

不同的安装和固定可能性（更多信息请见下文技术规格）。

↓

技术特点

极数 ： 4 极

控制系统 ：带或不带跳闸按钮"关闭"

安装：
插入式（限 20A）
嵌入式安装，正面 2 个螺钉 齐平安装，

用于安装在正面的螺纹环 DIN 非对称导轨上卡扣

推式，螺纹环，
用于安装在正面无固定 DIN 对称导轨上的卡扣 用于打印电路的插入式底座

连接：
嵌入式安装
型号快速连接（公头） 6，35 x 0，8 @ 45°（In _ 15A） 60° 螺钉端子 带夹子，用于电缆最大 1x 6 mm2 （In _ 20A） 端子 60°， HS M4 螺钉 用于最大电缆 1 x 6 mm2 （In _ 20A）
快速连接（公头） 6，35 x 0，8 at 90°
下柱式端子， 横向孔（In _ 40A）
下柱式端子，纵向孔（In _ 40A）
端子，带夹具的螺钉，60°时为1个。1 @ 90°，适用于 6 至 16 mm2 的电缆

卡入 DIN
导轨型号扁平端子，带夹具的螺钉（内_20A）
向上柱型端子，纵孔（内_40A）

无固定模型
根据要求设计端子

用于印刷电路的插入式底座快速连接（公头）6，35 x 0，8 ，90°

插件
销钉 _ 7， 20 mm 轴之间 （7000系列）

曲线 + RAED 电流 ：
热 ： 0，04 – 32 A
热磁 ：0，10 – 32 A

振镜 ： 14 A 有效电流 20 A 最大 AC

选项 ：
辅助触点
NC 辅助触点

无辅助触点转换

用于高峰值电流的特殊触点（仅热释放） 温度补偿（热 2 至 30A，热磁 3
至 20A）
磁释放特殊调节

红色按钮 "ON"

用于钻孔的滚花螺母和计数器螺母 14.5 mm

批准 U.L 1077 Diruptor 230/400 VAC

短路容量 D.C. Diruptor：一极额定值为 110/125 V DC 或 2 极 110/125 V DC 每极
增强
磁力释放：全有或全无
单独检查（带测试报告）
温度
等级变化（在 60° C下调节）

额定电流标记在底座上（用于调节的螺钉旁边）

额定电流标记在按钮“no”顶部或底部上
单极额定值 72 V DC 最大公称（90V 测试） 230 V AC 或多极 400 V AC
单极额定值 110 V DC 最大公称（137V 测试） 230 V AC 或多极 400 V AC

型号示例：
